고체 표면의 젖음성(Wettability)을 나타내는 접촉각을 측정하는 장비

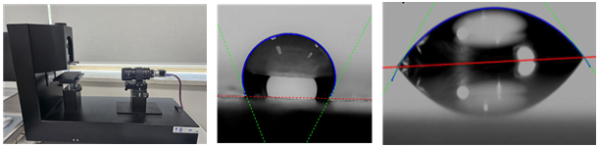

고성능 카메라로 고체 표면에 떨어뜨린 액체 방울의 형상을 포착하여, 액체가 고체에 닿는 각도를 측정하고 이를 통해 표면 에너지와 표면 처리 효과를 평가

각종 시료(반도체, 식물, 동물, 각종 마이크로-나노 구조) 표면의 액체에 대한 접촉각 측정으로 유체에 대한 표면 반응 측정

[개요]

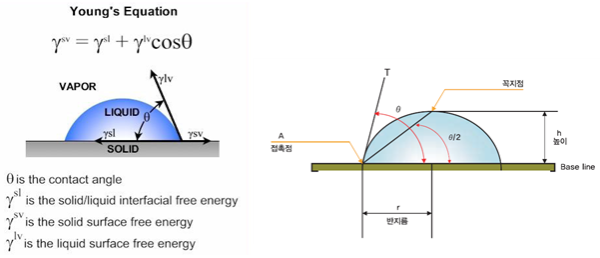

접촉각(Contact Angle) : 액체와 기체가 고체표면 위에서 열역학적으로 평형을 이룰 때 이루는 각

고체표면의 젖음성을 나타내며 ,정형화된 액체방울(Sessile) 에 의해 측정.

접촉각이 낮으면 높은 표면에너지.

접촉각이 높으면 낮은 표면에너지.

미세한 유체입자(주로 수분)의 정적 접촉각 측정
미세한 물방울(수분)에 대한 접촉각 측정으로 시료의 친수성과 소수성의 측정
표면 에너지/ 표면장력 측정

[주요 원리]

젖음성 측정: 접촉각은 액체가 고체 표면을 얼마나 적시는지를 나타내는 지표

0°에 가까울수록 잘 젖고(친수성) 180°에 가까울수록 잘 적시지 않음(소수성).

표면 에너지 분석: 접촉각 측정값을 통해 고체의 표면 에너지를 계산. 이는 표면의 화학적 특성을 파악하는 데 중요한 정보를 제공.

카메라 기반 측정: 고성능 카메라로 액체 방울의 측면 형상을 실시간으로 포착하고, 고체와 액체 액체 경계면에서 이루는 각도를 분석.

다양한 응용 분야: 표면 처리 전후의 젖음성 변화 비교, 유기 오염물질 검출, 세척 공정의 효율성 평가 등 다양한 분야에서 활용

[활용 분야]

전자/반도체 산업: PCB나 전자 부품의 유기 오염을 감지하고 표면의 청결도를 평가.

폴리머 과학: 폴리머 재료의 표면 특성을 분석하고 새로운 표면 처리가 젖음성에 미치는 영향 평가.
