모든 물체가 방출하는 적외선 에너지를 감지하여, 이를 온도 값으로 변환하고 영상으로 보여주는 장치

카메라의 적외선 센서가 물체에서 방출되는 적외선 양을 감지하고, 이 감지된 적외선 에너지를 온도 차이로 변환하여 색깔로 표현

물체의 온도 분포를 시각적으로 파악할 수 있도록 합

열전대 또는 스팟 고온계와 달리 열화상 카메라는 목표 대상물에서 수천 개의 온도 포인트를 측정

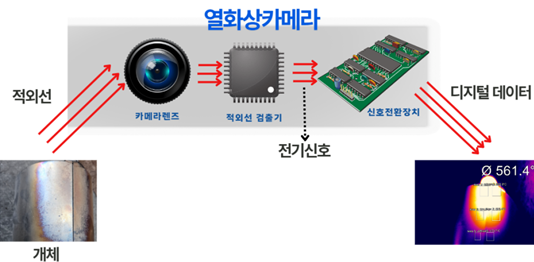

[작동 원리]

적외선 방출 감지:모든 물체는 절대 영도(0 켈빈) 이상의 온도에서 고유한 양의 적외선 에너지를 방출합니다. 열화상 카메라는 이 적외선 에너지를 감지합니다.

적외선 센서:카메라 내의 적외선 센서가 물체에서 방출된 적외선 에너지에 반응하여 신호로 변환합니다.

온도 변환:센서에서 감지된 적외선 에너지의 양은 물체의 표면 온도에 따라 달라집니다. 이 적외선 에너지를 각 픽셀의 온도 값으로 변환합니다.

온도 영상 생성:변환된 온도 값을 색상으로 표현하여 온도 분포를 시각화

예 : 따뜻한 부분은 붉은색으로, 차가운 부분은 푸른색으로 표시하는 식으로 온도를 한눈에 파악할 수 있게 합니다.

[응용분야]

건축물 진단: 단열 상태 확인, 습기 감지, 누수 및 열 손실 부위 파악 등을 통해 건물의 에너지 효율과 안전성을 향상시킵니다.

산업 유지보수 및 품질 관리: 전기 설비의 과열, 기계 부품의 이상 징후, 제조 공정에서의 정밀한 온도 측정 등 설비의 안정적인 운영과 제품 품질 보증에 사용됩니다.

소방: 어두운 환경에서도 인력이나 화재 현장의 열원을 파악하여 신속하고 안전한 진화 작업을 돕습니다.

보안 및 감시: 어두운 곳에서도 사람이나 동물의 열을 감지하여 감시하고, 의심스러운 물체를 탐지하는 등 야간 감시에 효과적입니다.

의료: 비접촉식 체온 측정으로 전염병 확산 방지에 기여하고, 피부 온도 검사 등을 통해 질병 진단에 도움을 줍니다.

자율주행 및 자동차: 어두운 환경이나 악천후 속에서도 도로의 보행자나 장애물을 감지하여 자율 주행 차량의 안전성을 높입니다.
